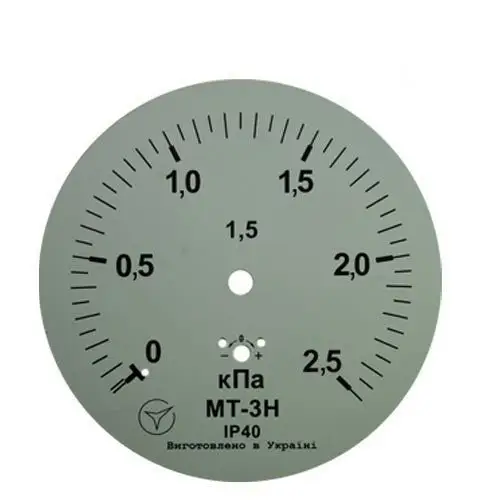

Напоромір МТ-3Н 2,5 кПа кл. 1,5 М20х1,5

Занурення у світ напоромірів: ключові аспекти та експлуатація

Напороміри, також відомі як диференціальні манометри, є незамінними інструментами для вимірювання різниці тиску між двома точками в рідинах або газах. Вони відіграють вирішальну роль у багатьох промислових та комерційних застосуваннях, де критично важливо контролювати перепад тиску для забезпечення безпеки та ефективності роботи.

Будова та принцип дії напоромірів

Основні компоненти

Серцем напороміра є мембранний відсік, що складається з двох зварених круглих пластин. Ці пластини утворюють внутрішню камеру, яка через штуцер і імпульсну лінію з’єднана з точками вимірювання тиску. Центральна частина однієї з пластин з’єднана з тягою та коромислом, що передають рух стрілці індикатора.

Принцип дії

Функціонування напоромірів базується на врівноваженні різниці тиску за допомогою деформації мембрани. Під впливом різниці тиску мембрана прогинається, а її переміщення передається на стрілку через механізм, забезпечуючи точне значення на циферблаті.

Технічні характеристики

Розмір мембрани в напоромірах може коливатися від кількох десятків до сотень міліметрів залежно від моделі та призначення приладу. Матеріали для мембран – сплави міді та латуні, що гарантують довговічність та стійкість до корозії.

Застосування напоромірів у промисловості

Напороміри широко застосовуються у сферах, де потрібно контролювати перепад тиску рідин або газів, які не є агресивними до матеріалів приладу. Вони особливо корисні в системах вентиляції та кондиціонування повітря, фільтрах, а також для моніторингу рівня рідини в резервуарах.

Рекомендації щодо монтажу та обслуговування

• Перевірка трубопроводів: Перед встановленням або демонтажем напороміра необхідно переконатися у відсутності тиску в трубопроводах.
• Монтаж: Встановлення здійснюється через відсічний клапан, при цьому корпус приладу повинен бути вертикальним згідно з розміткою на циферблаті.
• Захист від температури: Якщо вимірюється перепад тиску в середовищі з високою температурою, рекомендується використовувати охолоджувач для мінімізації впливу температури на точність показань.

Напороміри є критичними інструментами для підтримки точності та безпеки у численних промислових процесах. Розуміння їхньої конструкції, принципів дії та правил експлуатації сприяє довготривалій та надійній роботі.
