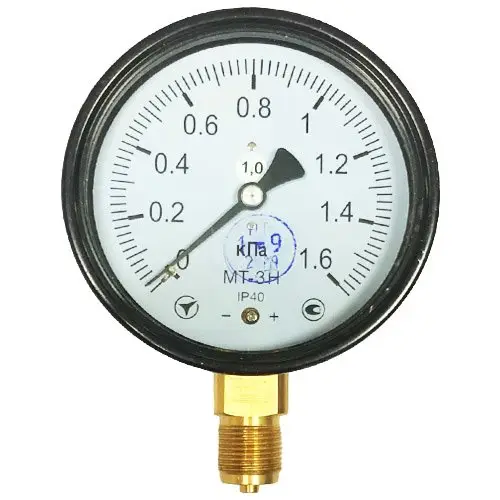

Напоромір МТ-3Н 1,6 кПа кл. 1 М20х1,5

Високоточний вимірювач низьких тисків: все про напоромір MT-3Н

Напоромір MT-3Н 16 кПа кл. 1 M20х1,5 – це високоточний прилад, призначений для вимірювання низьких тисків. Його широко застосовують у різних галузях промисловості завдяки його точності, надійності та довговічності, що забезпечує ефективне та безпечне вимірювання.

Конструкція та принцип дії напороміра MT-3Н

Основні компоненти:

• Мембранний бак: виготовлений з двох зварених металевих пластин, які утворюють чутливий елемент приладу.
• Імпульсна лінія: з’єднує внутрішню порожнину мембранного бака з джерелом тиску.
• Тяга та коромисло: механізм, який перетворює механічні рухи мембрани на вказівки стрілки на циферблаті.

Робочий принцип:

При подачі тиску в порожнину чутливого елемента мембрана деформується, викликаючи переміщення її центральної частини. Це переміщення через тягу та коромисло передається на центрально-осьовий механізм, що змушує стрілку рухатися, показуючи виміряний тиск на циферблаті.

Переваги напороміра MT-3Н:

• Висока точність: клас точності – 1, що робить прилад ідеальним для критично важливих застосувань.
• Міцність: корпус виготовлений з високоміцної сталі, стійкої до механічних пошкоджень та корозії.
• Універсальність: працює з газами, які не впливають агресивно на матеріали напороміра, що робить його придатним для використання в хімічній промисловості, котельнях та інших спеціалізованих областях.

Правила експлуатації напороміра MT-3Н:

• Монтаж та демонтаж: перед встановленням/демонтажем переконайтеся, що тиск у трубопроводі знято. Тримайтеся за корпус, не докладаючи надмірних зусиль.
• Ущільнення з’єднань: використовуйте фторопластові або мідні ущільнювальні кільця. Не використовуйте підмоткові матеріали.
• Вплив температури: при вимірюванні тиску в середовищі з високою температурою використовуйте відвід-охолоджувач для захисту приладу від перегріву та забезпечення точності вимірювань.

Висновок

Напоромір MT-3Н 16 кПа кл. 1 M20х1,5 – це надійний, точний та довговічний прилад, який цінують професіонали. Його універсальність та висока функціональність роблять його незамінним інструментом у багатьох галузях промисловості.
