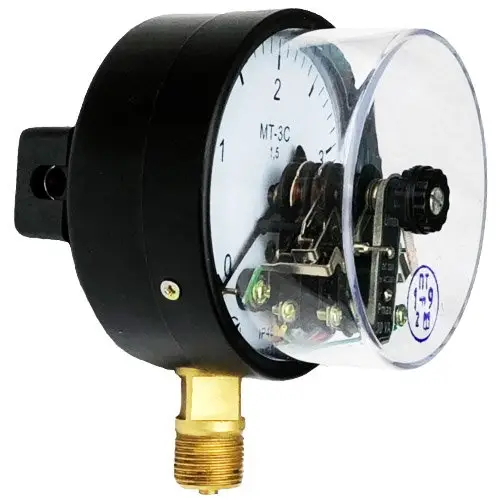

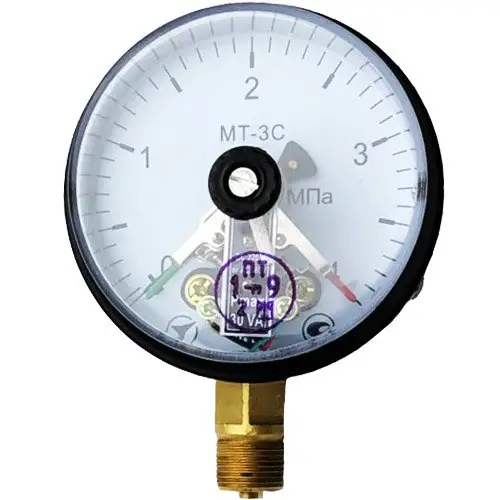

Манометр електроконтактний МТ-3С 4 МПа кл. 1,5 М20×1,5

Використання електроконтактних манометрів МТ-3С в промислових системах:

1. Функціональні можливості:

Електроконтактні манометри МТ-3С – це високоточні прилади, що використовуються для вимірювання та контролю тиску в промислових системах. Їх функціональні можливості включають:

• Моніторинг тиску: Манометри МТ-3С забезпечують точне вимірювання надлишкового тиску неагресивних рідин і газів.
• Управління зовнішніми ланцюгами: Завдяки наявності контактів, манометри МТ-3С можуть використовуватися для керування насосами, компресорами, клапанами та іншими пристроями.
• Сигналізація: Манометри МТ-3С можуть подавати візуальні та звукові сигнали при досягненні заданого значення тиску.

2. Технічні характеристики:

• Діаметр корпусу: 100 мм, що забезпечує легкість читання показників.
• Клас точності: 1,5, гарантуючи високу точність вимірювань.
• Ступінь захисту: IP40, забезпечує захист від пилу та бризок води.
• Розривна потужність контактів: 10 ВА (Вт), гарантуючи довговічність та надійність.
• Сила комутованого струму: не більше 1 А, дозволяючи використовувати в багатьох електричних ланцюгах.
• Напруга зовнішніх комутованих ліній: до 220 В або 380 В (змінний струм) / 220 В (постійний струм), забезпечуючи гнучкість застосування.
• Матеріал корпусу: сталь, що забезпечує міцність та довговічність.
• Матеріал вимірювального елемента: мідний сплав, гарантуючи точність вимірювань.
• Скло: акрилове, забезпечуючи чіткість показників та стійкість до подряпин.
• Приєднувальний розмір: М20х1,5, забезпечуючи легке та надійне приєднання до систем.

3. Діапазони вимірювання:

Манометри МТ-3С пропонують широкий спектр діапазонів вимірювання тиску:

• Манометри: від 0 до 60 МПа, що покриває потреби більшості промислових застосувань.
• Вакуумметри: від мінус 100 до 0 кПа, для вимірювання вакууму.
• Мановакуумметри: комбіновані прилади для вимірювання тиску та вакууму.

4. Переваги використання:

• Висока точність та надійність: Манометри МТ-3С гарантують точне вимірювання тиску протягом тривалого періоду експлуатації.
• Гнучкість застосування: Широкий спектр діапазонів вимірювання, типів приладів та варіантів підключення роблять манометри МТ-3С універсальними для різних промислових систем.
• Підвищення безпеки та ефективності: Використання манометрів МТ-3С дозволяє контролювати та управляти тиском в системах, що забезпечує безпечну та ефективну роботу обладнання.

5. Схема підключення:

Схема підключення манометра МТ-3С ілюструє принцип роботи його контактів. При досягненні заданого значення тиску контакти замикаються або розмикаються, що дозволяє управляти зовнішніми ланцюгами.
