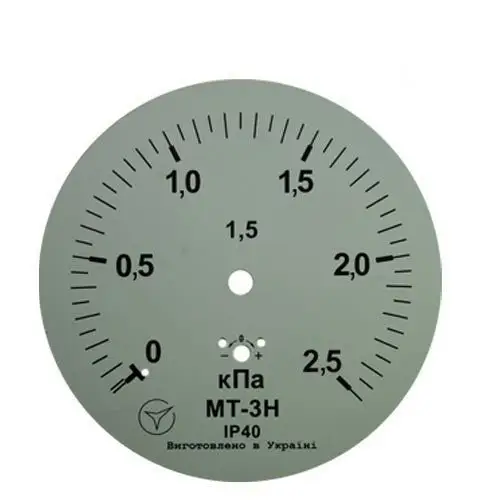

Напоромер МТ-3Н 2,5 кПа кл. 1,5 М20х1,5

Погружение в мир напоромеров: ключевые аспекты и эксплуатация

Напоромеры, также известные как дифференциальные манометры, представляют собой незаменимые инструменты для измерения разности давления между двумя точками в жидкостях или газах. Они играют решающую роль во многих промышленных и коммерческих приложениях, где важно контролировать перепад давления для обеспечения безопасности и эффективности работы.

Строение и принцип действия напоромеров

Основные компоненты

Сердцем напоромера является мембранный отсек, состоящий из двух сварных круглых пластин. Эти пластины образуют внутреннюю камеру, которая через штуцер и импульсную линию соединена с точками измерения давления. Центральная часть одной из пластин соединена с тягой и коромыслом, передающим движение стрелке индикатора.

Принцип действия

Функционирование напоромеров базируется на уравновешивании разности давления посредством деформации мембраны. Под влиянием разности давления мембрана прогибается, а ее перемещение передается на стрелку через механизм, обеспечивая точное значение на циферблате.

Технические характеристики

Размер мембраны в напоромерах может колебаться от нескольких десятков до сотни миллиметров в зависимости от модели и назначения прибора. Материалы для мембран – сплавы меди и латуни, гарантирующие долговечность и стойкость к коррозии.

Применение напоромеров в промышленности

Напоромеры широко применяются в сферах, где нужно контролировать перепад давления жидкостей или газов, не агрессивных к материалам прибора. Они особенно полезны в системах вентиляции и кондиционирования воздуха, фильтрах, а также для мониторинга уровня жидкости в резервуарах.

Рекомендации по монтажу и обслуживанию

• Проверка трубопроводов: Перед установкой или демонтажем напоромера необходимо убедиться в отсутствии давления в трубопроводах.
• Монтаж: Установка осуществляется через обтравочный клапан, при этом корпус прибора должен быть вертикальным согласно разметке на циферблате.
• Защита от температуры Если измеряется перепад давления в среде с высокой температурой, рекомендуется использовать охладитель для минимизации воздействия температуры на точность показаний.

Напоромеры являются критическими инструментами для обеспечения точности и безопасности в многочисленных промышленных процессах. Понимание их конструкции, принципов действия и правил эксплуатации способствует долговременной и надежной работе.
