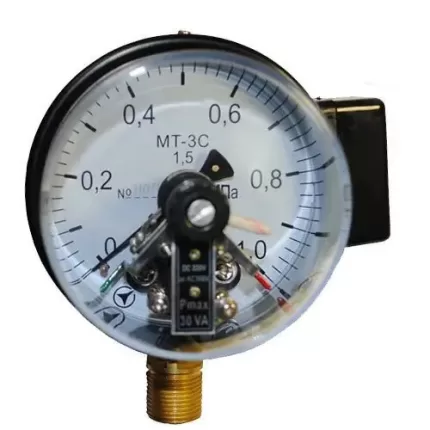

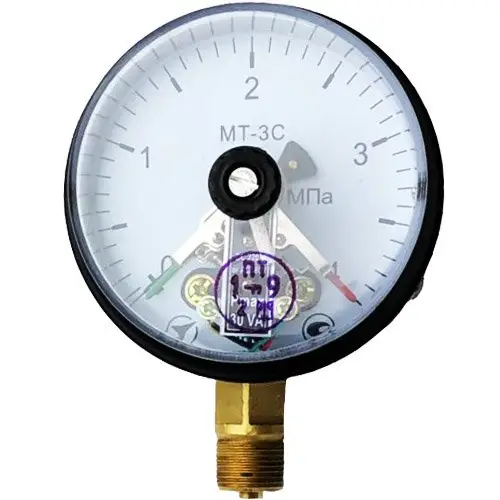

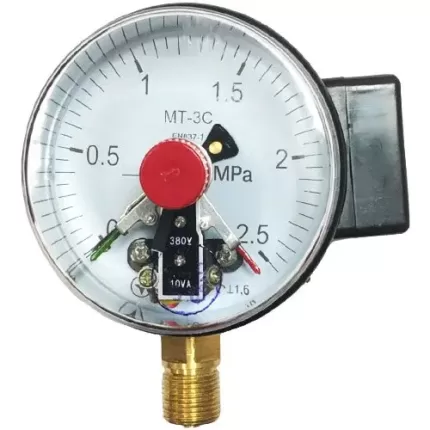

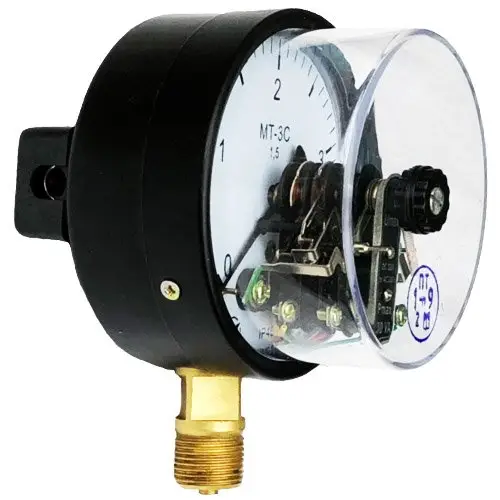

Манометр электроконтактный МТ-3С 4 МПа кл. 1,5 М20×1,5

Использование электроконтактных манометров МТ-3С в промышленных системах:

1. Функциональные возможности:

Электроконтактные манометры МТ-3С – это высокоточные приборы, используемые для измерения и контроля давления в промышленных системах. Их функциональные возможности включают:

• Мониторинг давления  Манометры МТ-3С обеспечивают точное измерение избыточного давления неагрессивных жидкостей и газов.
• Управление внешними цепями  Благодаря наличию контактов, манометры МТ-3С могут использоваться для управления насосами, компрессорами, клапанами и другими устройствами.
• Сигнализация  Манометры МТ-3С могут подавать визуальные и звуковые сигналы при достижении заданного значения давления.

2. Технические характеристики:

• Диаметр корпуса:  100 мм, что обеспечивает легкость чтения показателей.
• Класс точности:  1,5, гарантируя высокую точность измерений.
• Степень защиты:  IP40, обеспечивает защиту от пыли и брызг воды.
• Разрывная мощность контактов:  10 ВА (Вт), гарантируя долговечность и надежность.
• Сила коммутируемого тока:  не более 1 А, позволяя использовать во многих электрических цепях.
• Напряжение наружных коммутируемых линий:  до 220 В или 380 В (переменный ток)/220 В (постоянный ток), обеспечивая гибкость применения.
• Материал корпуса:  сталь, обеспечивающая прочность и долговечность.
• Материал измерительного элемента:  медный сплав, гарантируя точность измерений.
• Стекло:  акриловое, обеспечивая четкость показателей и стойкость к царапинам.
• Присоединительный размер:  М20х1,5, обеспечивая легкое и надежное подключение к системам.

3. Диапазоны измерения:

Манометры МТ-3С предлагают широкий спектр диапазонов измерения давления:

• Манометры:  от 0 до 60 МПа, что покрывает потребности большинства промышленных приложений.
• Вакуумметр:  от минус 100 до 0 кПа, для измерения вакуума.
• Мановакуумметр:  комбинированные приборы для измерения давления и вакуума.

4. Преимущества использования:

• Высокая точность и надежность:  Манометры МТ-3С гарантируют точное измерение давления в течение длительного периода эксплуатации.
• Широкий спектр диапазонов измерений  , типов приборов и вариантов подключения делают манометры МТ-3С универсальными для различных промышленных систем.
• Повышение безопасности и эффективности:  Использование манометров МТ-3С позволяет контролировать и управлять давлением в системах, что обеспечивает безопасную и эффективную работу оборудования.

5. Схема подключения:

Схема подключения манометра МТ-3С иллюстрирует принцип его контактов. При достижении заданного значения давления контакты запираются или размыкаются, что позволяет управлять внешними цепями.
